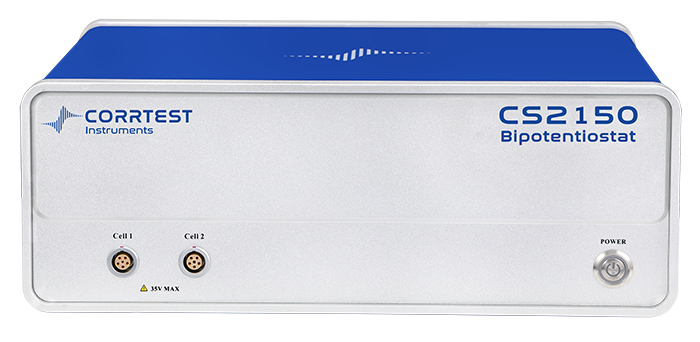

Bipotansiyostat

Bipotansiyostatlar aynı anda çoklu deneyleri gerçekleştirebilir. Bunun yanısıra RRDE ve Hidrojen difüzyonu gibi iki çalışma elektrotlu deneyler içinde uygundur. EIS dahil (CS2350) ve EIS’siz (CS2150) olmak üzere 2 farklı modeli mevcuttur. Her iki modelde aynı kalite seviyesindeki ve benzer teknik özelliklerdeki rakiplerinden çok daha uygun maliyetlidir.

Kategoriler:

Açıklama

Uygulamalar

(1) Elektrosentez, elektrokaplama, anodik oksidasyon, elektroliz
(2) Oksijen indirgeme reaksiyonu (ORR), oksijen çıkış reaksiyonu (OER), hidrojen çıkış reaksiyonu (HER), karbondioksit indirgemesi.
(3) Enerji ve malzemeler (Li-ion pil, güneş pili, yakıt hücresi, süper kapasitör), gelişmiş işlevli malzemeler ve sensör.
(4) Metallerin korozyon davranışı ve korozyon önleme değerlendirmesi
(5) İnhibitör, su kalitesi sabitleyici, kaplama ve katodik koruma verimliliğinin hızlı değerlendirilmesi.

Standard supplyStandart tedarik
CS2350M x1
CSStudio Yazılımı x1
Güç Kablosu x1
Ethernet Kablosu x1
Hücre Kablosu x 4
Dummy Hücre (1kΩ||100µF) x2

Tipik Uygulamalar
Döner halka-disk elektrot (RRDE)
Oksidasyon/redüksiyon reaksiyonu (ORR) çalışması: Ana kanaldaki disk elektrodunun polarizasyon eğrisini ölçerken, halka elektroda sabit bir polarizasyon potansiyeli uygulanır ve böylece disk elektrodundaki ara ürünleri tespit edilir. RRDE testi, ORR çalışması için tipik yöntemdir. CS2350M ve CS2150M herhangi bir RRDE ekipmanına bağlanabilir.



Hidrojen difüzyon testi (HDT)
CS2350M bipotansiyostat H-hücreleri ile kombine edilmiştir. Katot hidrojen şarjı ve hidrojen atomları anot oksidasyonunun akımını ölçerek, metaldeki hidrojen atomlarının difüzyon katsayısını ve hidrojen akısını daha da hesaplayabilir.

Teknik Avantajlar

1. Empedans (EIS) (Sadece CS2350M)
Corrtest potansiyostat korelasyon integral algoritması ve çift kanallı aşırı örnekleme tekniğini uygular ve güçlü anti-parazit yeteneğine sahiptir. Yüksek empedanslı sistemlerin (>109Ω, kaplama, beton vb.) EIS ölçümleri için uygundur.

EIS of AA6063 Al alloy in Ce3+ containing 3% NaCl solution

  1. Polarizasyon eğrisi
    Tafel çizimi elde edilebilir. Kullanıcı, malzemenin çukurlaşma potansiyelini ve koruma potansiyelini elde etmek ve taneler arası korozyona duyarlılığını belirlemek için döngüsel polarizasyon eğrisinin anodik ters akımını (pasifleştirme filmi bozulma akımı) ayarlayabilir. Yazılım, polarizasyon eğrisini analiz etmek için doğrusal olmayan uydurma kullanır ve malzemenin korozyon önleme yeteneği ve inhibitörlerinin hızlı bir şekilde değerlendirilmesini sağlayabilir.

%3 NaCl çözeltisinde Ti bazlı amorf alaşım ve paslanmaz çeliğin polarizasyon eğrisi

  1. Voltametri
    Linear Sweep Voltammetry(LSV), Cyclic Voltammetry(CV), SCV, SWV, DPV, NPV,ACV, Stripping voltammetry vb. Pik alanı, pik akımı ve standart eğri analizinin hesaplanmasını entegre eder.

        LSV: 0,1 M KOH’da mezogözenekli karbon malzeme

0,5 mol/L H2SO4’te PPy süperkapasitörünün CV’si

  1. Elektrokimyasal Gürültü
    Yüksek dirençli follower ve sıfır dirençli ampermetre ile korozyon sistemindeki doğal potansiyel/akım dalgalanmalarını ölçer. Çukurlaşma korozyonu, galvanik korozyon, yarık korozyonu ve gerilim korozyon çatlaması vb. incelemek için kullanılabilir. Gürültü direnci ve çukurlaşma indeksi hesaplamasına dayanarak, yerelleştirilmiş korozyon izlemeyi tamamlayabilir.

  1. Full Float Mod
    Full float mod, otoklav elektrokimyasal ölçümleri, yer altındaki metalik bileşenlerin (beton içindeki donatılar, vb.) çevrimiçi korozyon izlemesi için kullanılabilir.
  2. Yazılım geliştirme kiti (SDK)
    Bazı kullanıcıların ikincil geliştirme ve kendi tanımladıkları ölçümler için gereksinimlerini kolaylaştıran API fonksiyonları ve geliştirme örnekleri sağlayabiliyoruz. .dll dosyası sağlayabiliriz.

Yazılım Özellikleri

Döngüsel Voltametri:
CS Studio yazılımı, kullanıcılara CV eğrilerinin tepe yüksekliği, tepe alanı ve tepe potansiyelinin hesaplanmasını tamamlayabilen çok yönlü bir düzeltme/diferansiyel/entegrasyon kiti sağlar. CV tekniğinde, veri analizi sırasında, gösterilecek tam döngü(ler)i seçme işlevi vardır. İstediğiniz gibi bir döngüyü veya birkaç döngüyü görmeyi seçebilirsiniz. Ayrıca, tam bir döngünün veya birkaç döngünün verilerini veya vektör grafiğini dışa aktarabilirsiniz.



Tafel grafiği ve korozyon hızı:
CS studio ayrıca polarizasyon eğrisinin Butler-Volmer denkleminde güçlü doğrusal olmayan uyum sağlar. Tafel eğimini, korozyon akım yoğunluğunu, sınırlama akımını, polarizasyon direncini, korozyon oranını hesaplayabilir. Ayrıca elektrokimyasal gürültü ölçümlerine dayalı olarak güç spektrumu yoğunluğunu, gürültü direncini ve gürültü spektrumu direncini hesaplayabilir.



Pil Testi ve Analizi:
Şarj ve deşarj verimliliği, kapasite, özgül kapasitans, şarj ve deşarj enerjisi.

EIS Analizi: Bode, Nyquist, Mott-Schottky Çizimi
During EIS data analysis, there is built-in fitting function to draw the custom equivalent circuit.

Gerçek zamanlı veri kaydı: Ani elektrik kesintisi durumunda bile veriler otomatik olarak kaydedilebilir.

Kombine Test: Deneylerin otomasyonunu kolaylaştırabilir ve zamandan tasarruf sağlayabilir. Kombinasyon testinin benzersiz işleviyle, birkaç teknik seçebilir ve bekleme süresini, başlangıç ​​süresini ve döngüleri ayarlayabilirsiniz. Çalıştırmak istediğiniz deneyleri seçin. Daha sonra laboratuvarda beklemeden istediğiniz gibi ayarlanan deneylerin otomatik ölçümünü yapabilirsiniz. Bu işlev, çalıştırmanız gereken birden fazla deneyiniz varsa özellikle yararlıdır ve zamandan büyük ölçüde tasarruf sağlar.

Data: Veri dosyalarını txt formatında not defterinde yada Origin’de açabilirsiniz.



Specifications
Support 2-, 3- or 4-electrode system Interface: Ethernet
Potential control range: Primary Channel: ±10V second Channel: ±10V Current control range: ±1A for each channel
Potential control accuracy: 0.1%×full range±1mV Current control accuracy: 0.1%×full range
Potential resolution: 10μV (>100Hz), 3μV (<10Hz) Current sensitivity:1pA
Rise time: <1μS (<10mA), <10μS (<2A) Reference electrode input impedance:   1012Ω||20pF
Current range: 2nA~2A, 10 ranges Compliance voltage: ±21V
Maximum current output: ±1A for each channel CV and LSV scan rate: 0.001mV~10,000V/s
CA and CC pulse width: 0.0001~65,000s Current increment during scan: 1mA@1A/ms
Potential increment during scan: 0.076mV@1V/ms SWV frequency: 0.001~100 kHz
DPV and NPV pulse width: 0.0001~1000s AD data acquisition:16bit@1 MHz,20bit@1 kHz
DA Resolution:16bit, setup time:1μs Minimum potential increment in CV: 0.075mV
IMP frequency: 10μHz~1MHz Low-pass filters: Covering 8-decade
Potential and current range: Automatic Weight / Measurements: 8kg,36.5 x 30.5 x16cm
 Operating System: Windows 10/11
Electrochemical Impedance Spectroscopy (EIS)* (Sadece CS2350)
Signal generator
Frequency range:10μHz~1MHz AC amplitude:1mV~2500mV
DC Bias:-10~+10V Output impedance:50Ω
Waveform: sine wave, triangular wave and square wave Wave distortion:<1%
Scanning mode: logarithmic/linear, increase/decrease
Signal analyzer
Integral time:minimum:
10ms or the longest time of a cycle		 Maximum:106 cycles or 105s
Measurement delay:0~105s
DC offset compensation
Potential auto compensation range: -10V~+10V Current compensation range: -1A~+1A
Bandwidth: 8-decade frequency range, automatic and manual setting



Techniques/Methods in each channel

Stable polarization

  • Open Circuit Potential (OCP)
  • Potentiostatic (I-T curve)
  • Galvanostatic
  • Potentiodynamic (Tafel plot)
  • Galvanodynamic (DGP)
  • Sweep-Step Functions (SSF)

Transient Polarization

  • Multi Potential Steps
  • Multi Current Steps
  • Potential Stair-Step (VSTEP)
  • Galvanic Stair-Step (ISTEP)

Chrono Method

  • Chronopotentiometry (CP)
  • Chronoamperametry (CA)
  • Chronocaulometry (CC)

Voltammetry

  • Linear Sweep Voltammetry (LSV)
  • Cylic Voltammetry (CV)
  • Staircase Voltammetry (SCV)
  • Square Wave Voltammetry (SWV)
  • Differential Pulse Voltammetry (DPV)
  • Normal Pulse Voltammetry (NPV)#
  • Differential Normal Pulse Voltammetry (DNPV)
  • AC Voltammetry (ACV)
  • 2nd harmonic AC Voltammetry (SHACV)
  • Fourier Transform AC Voltammetry (FTACV)

Amperometric

  • Differential Pulse Amperometry (DPA)
  • Double Differential Pulse Amperometry (DDPA)
  • Triple Pulse Amperometry (TPA)
  • Integrated Pulse Amperometric Detection (IPAD)

Stripping Voltammetry

  • Potentiostatic Stripping
  • Linear Stripping
  • Staircase Stripping
  • Square Wave Stripping
  • Differential Pulse Voltammetry Stripping
  • Normal Pulse Voltammetry Stripping
  • Differential Normal Pulse Voltammetry Stripping

Electrochemical Impedance Spectroscopy (EIS)* (Only CS2350)

  • EIS vs Frequency (IMP)
  • Galvanostatic EIS
  • EIS vs Potential (IMPE)(Mott-Schottky)
  • EIS vs Time (IMPT)
  • Galvanostatic EIS vs Time

Corrosion Measurements

  • Cyclic polarization curve (CPP)
  • Linear polarization curve (LPR)
  • Electrochemical Potentiokinetic Reactivation (EPR)
  • Electrochemical Noise (EN)
  • Zero resistance Ammeter (ZRA)

Battery test

  • Battery Charge and Discharge
  • Galvanostatic Charge and Discharge (GCD)
  • Potentiostatic Charging and Discharging
  • Potentiostatic Intermittent Titration Technique
  • Galvanostatic Intermittent Titration Technique

Extensions

  • Data Logger
  • Electrochemical Stripping/ Deposition
  • Bulk Eletrolysis with Coulometry (BE)
  • Rs Measurement
