Çok Kanallı Potansiyostat/Galvanostat

Ürün Tanıtımı

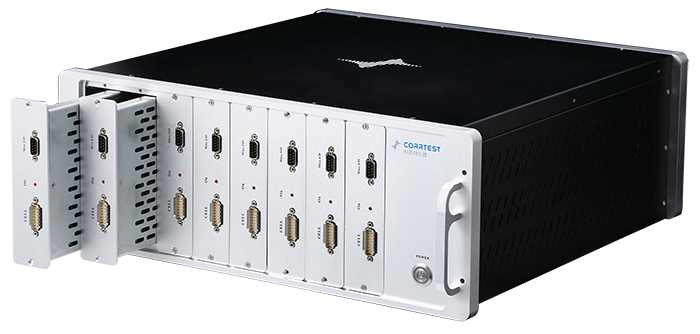

Corrtest Çok Kanallı Potansiyostat/Galvanostat/EIS, 8 kanala kadar imkan veren çok yönlü bir cihazdır.
Temel olarak 4 farklı standart konfigürasyon sağlanır;
CS310X (OptionA): 4 Kanal, 1 EIS
CS310X (OptionB): 4 Kanal, 4 EIS
CS310X (OptionC): 8 Kanal, 1 EIS
CS310X (OptionD): 8 Kanal, 8 EIS

Kategoriler:

Açıklama

Option A ve Option B yapılandırmaları 4 kanala sahiptir. Şasi, gelecekte yeni bir kart ekleyebileceğiniz 4 boş yuva ile birlikte gelir. (Option C) ve (Option D) 8 dolu kanal ile birlikte gelir.
Option A ve C’de yalnızca ana kanallarda EIS bulunur. Option B ve D’de tüm kanallarda EIS bulunur.

EIS modülü (10μHz~1MHz) ile donatılmıştır. Her kanal potansiyel kontrol aralığı ±10V, akım kontrol aralığı ±1A’dır. Bu özellikler çoğu kullanıcının deney gereksinimlerini karşılayabilir.
Full floating modül ve elektriksel izolasyon tasarımı, her kanalın tamamen bağımsız olmasını garanti eder, bu da doğru veriler ve verimli eş zamanlı ölçümler sağlar.
Çok kanallı potansiyostat, çok sayıda örneği olanlara kolaylık sağlar ve enerji malzemeleri, pil çalışması, metal korozyonu vb. çalışmaları için ideal bir cihazdır.



Avantajlar
Yüksek Akım/Voltaj: Uygulanan potansiyel aralığı ±10V, akım aralığı ±1A. Çoğu çalışmanın ihtiyaçlarını karşılayabilir.
Kapsamlı teknikler: Dahili EIS (10μHz~1MHz) en az bir kanalda donatılmıştır. Her kanalda kapsamlı teknikler vardır.
Garanti: 2 yıl garanti. Mühendislerimiz ihtiyaç duyduğunuz her an teknik destek sağlayacaktır.
Düşük maliyet: Fiyat, cihaz gövdesini, yazılımı (deney kontrolü ve veri işleme), gerekli kabloları ve Dummy Cell’i içerir. Başka ücret ödemezsiniz. (Elektrotlar ve hücreler dahil değildir.)
Güvenilirlik ve kalite: Üretici 20 yıldır üretim yapmaktadır ve kendi bölgesinde bu ürünlerin 1 numaralı markasıdır.

Uygulamalar
– Elektrosentez, elektrokaplama, anodik oksidasyonun reaksiyon mekanizması.
– Elektrokimyasal analiz, elektro-kataliz, sensör;
– Yeni enerji malzemeleri, gelişmiş fonksiyonel malzemeler, fotoelektronik malzemeler;
– Su, beton ve toprak vb. içindeki metallerin korozyon çalışması;
– Korozyon inhibitörü, su stabilizatörü, kaplama ve katodik koruma verimliliğinin hızlı değerlendirilmesi.

Eşzamanlı Ölçümler
Kullanıcı her kanalda aynı veya ayrı elektrokimyasal tekniği seçebilir. Örneğin, 8 kanal arasından, EIS ölçümü yapmak için 4 kanal çalıştırmayı seçebilirsiniz. Parametreleri yalnızca bir kez ayarlayın, ardından her kanaldaki EIS ölçümü aynı anda gerçekleştirilecektir.

Görsel1: 4 kanalın kullanımına dair bir örnek. 8 deneyi aynı anda bir pencerede çalıştırabilirsiniz

Her kanalda, farklı deneyler de gerçekleştirebilirsiniz. Aşağıdaki resimde gösterildiği gibi, EIS, galvanostatik şarj ve deşarj, CV ve polarizasyon eğrisi testleri aynı anda gerçekleştirilir.

Görsel2: 4 kanalın kullanımına dair bir örnek. 8 deneyi aynı anda bir pencerede çalıştırabilirsiniz

Çok Kanallı Cihazlar için standart tedarik:
Cihaz *1
CSStudio yazılım paketi *1
Güç kablosu *1,
Ethernet kablosu *1
Hücre/Elektrot kablosu *16 Adet (Kanal sayısı x 2 Adet)
Dummy Cell *8 Adet (Kanal sayısı x 1 Adet)

Satış Sonrası Servis
1. Garanti süresi: 2 yıl.
2. Kılavuz, yazılım kurulum videosu ve eğitim videoları sağlayın.
3. Ücretsiz onarım hizmeti
4. Ömür boyu yazılım yükseltme (aynı model) ve teknik servis.



Özellikler
Kanal Sayısı: 4 veya 8 Channel insulation resistance: >100MΩ
Communication: Ethernet Lower-pass filter: covering 8-decade
Potential control range: ±10V Constant current control range: ±1A
Potential accuracy: 0.1%×full range±1mV Current accuracy: 0.1%×full range
Potential resolution:10μV(>100Hz), 3μV(<10Hz) Current resolution: 1pA
Potential rise time: ﹤1μs(<10mA),<10μs(<2A) Current range: 2nA ~1A
Reference electrode input impedance: 1012Ω||20pF Maximum current output: ± 1A
Compliance: ±12V Current increment during scan: 1mA @1A/ms
CV and LSV scan rate: 0.001mV~10000V/s Potential increment during scan: 0.076mV@1V/ms
CA and CC pulse width: 0.0001~65000s DPV and NPV pulse width: 0.0001~1000s
SWV frequency:0.001~100KHz CV minimum potential increment: 0.075mV
AD data acquisition: 16bit@1MHz,20bit @1kHz IMP frequency:10μHz~1MHz
DA resolution:16bit, setup time:1μs Current and potential range: automatic
Operating System requirements:
Windows 10/11		 Weight: 12Kg
Electrochemical Impedance Spectroscopy(EIS)
Signal generator
Frequency range:10μHz~1MHz AC signal amplitude: 1mV~2500mV
Frequency accuracy:0.005% Signal resolution: 0.1mV RMS
DDS output impedance: 50Ω DC Bias: -10V~+10V
Wave distortion: <1% Waveform: sine wave, triangular wave, square wave
Scan mode: Logarithmic/linear, increase/decrease
Signal analyzer
Maximum integral time:106 cycles or 105s Measurement delay:0~105S
Minimum integral time:10ms or the longest time of a cycle
DC offset compensation
Potential compensation range: -10V~+10V Current compensation range: -1A~+1A
Bandwidth adjustment: automatic and manual, 8-decade frequency range

Teknikler

Stable polarization

  • Open Circuit Potential (OCP)
  • Potentiostatic (I-T curve)
  • Galvanostatic
  • Potentiodynamic (Tafel plot)
  • Galvanodynamic (DGP)

Transient Polarization

  • Multi Potential Steps
  • Multi Current Steps
  • Potential Stair-Step (VSTEP)
  • Galvanic Stair-Step (ISTEP)

Chrono Method

  • Chronopotentiometry (CP)
  • Chronoamperametry (CA)
  • Chronocaulometry (CC)

Voltammetry

  • Linear Sweep Voltammetry (LSV)
  • Cylic Voltammetry (CV)
  • Staircase Voltammetry (SCV)
  • Square Wave Voltammetry (SWV)
  • Differential Pulse Voltammetry (DPV)
  • Normal Pulse Voltammetry (NPV)#
  • Differential Normal Pulse Voltammetry (DNPV)
  • AC Voltammetry (ACV)
  • 2nd harmonic AC Voltammetry (SHACV)
  • Fourier Transform AC Voltammetry (FTACV)

Stripping Voltammetry

  • Potentiostatic Stripping
  • Linear Stripping
  • Staircase Stripping
  • Square Wave Stripping
  • Differential Pulse Voltammetry Stripping
  • Normal Pulse Voltammetry Stripping
  • Differential Normal Pulse Voltammetry Stripping

Amperometric

  • Differential Pulse Amperometry (DPA)
  • Double Differential Pulse Amperometry (DDPA)
  • Triple Pulse Amperometry (TPA)
  • Integrated Pulse Amperometric Detection (IPAD)

 Electrochemical Impedance Spectroscopy (EIS)

  • EIS vs Frequency (IMP)
  • Galvanostatic EIS
  • EIS vs Potential (IMPE)(Mott-Schottky)
  • EIS vs Time (IMPT)
  • Galvanostatic EIS vs Time

Corrosion Measurements

  • Cyclic polarization curve (CPP)
  • Linear polarization curve (LPR)
  • Electrochemical Potentiokinetic Reactivation (EPR)
  • Electrochemical Noise (EN)
  • Zero resistance Ammeter (ZRA)

Battery test

  • Battery Charge and Discharge
  • Galvanostatic Charge and Discharge (GCD)
  • Potentiostatic Charging and Discharging(PCD)
  • Potentiostatic Intermittent Titration Technique (PITT)
  • Galvanostatic Intermittent Titration Technique (GITT)

Extensions

  • Electrochemical Stripping/ Deposition
  • Bulk Eletrolysis with Coulometry (BE)
  • Rs Measurement
