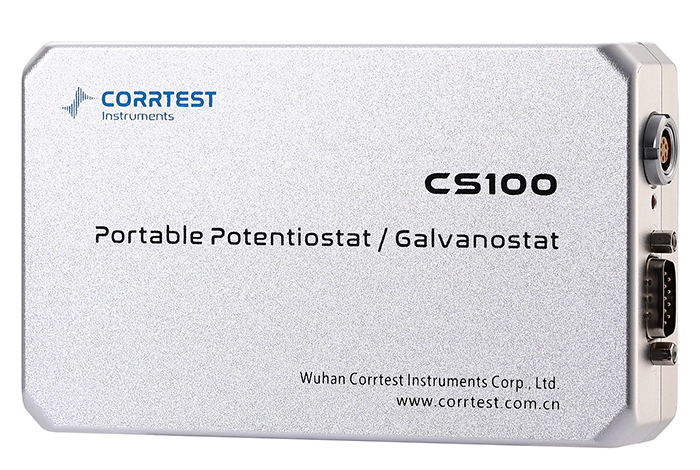

Elde Taşınabilir Potansiyostat

Açıklama

CS100 ve CS100E arasındaki fark sadece yazılımdaki EIS teknikleridir. Diğer kısımları aynıdır.
CS100E, Glove Box içerisine yerleştirilebilen veya dışarıda kullanılabilen bir lityum pil ile çalışır. Lityum pil şarj edilebilir veya Type-C arayüzü ile kullanılabilir. Devre floating-ground tasarımını benimser ve topraklama sisteminin elektrokimyasal parametreleri bir izolasyon transformatörü olmadan ölçülebilir.
CS100 ve CS100E taşınabilir potansiyostat esas olarak pil testi, elektroanalitik kimya ve korozyon elektrokimyasal testi için kullanılır. Voltaj kontrol aralığı 10V, uyumluluk voltajı 12V, akım çıkış aralığı 45mA’dir ve minimum akım çözünürlüğü 100fA’ya ulaşabilir.

Uygulamalar
Küçük ve kullanışlı potansiyostat Glove Box içindeki pil malzemelerinin performans testinde kullanılabilir.
Ağır metal iyonlarının ultra düşük tespit limiti, çevre korumada su kalitesi testi için uygundur.
Yüksek akım doğruluğu, biyosensörde küçük akım tespiti için uygundur.
Kapsamlı işlevler, gıda ve ilaç alanında aktif bileşenlerin tespiti için kullanılabilir.
Taşınması kolay, köprü korozyonu ve toprak korozyonu ölçümleri için uygundur.

Genel bakış

CS100E taşınabilir potansiyostat, DDS dijital sinyal sentezleyici, sabit potansiyel kontrolü, çift kanallı yüksek hızlı 16 bit/yüksek hassasiyetli 24 bit AD dönüştürücüden oluşur. Dahili DDS ve çift kanallı sinyal korelasyon integral devresi AC empedansının ölçüm doğruluğunu artırır. EIS frekans aralığı 10 uHz ~ 1 MHz’dir. Açık devre potansiyeli veya herhangi bir DC bias voltajı altında otomatik olarak elektrokimyasal empedans testi gerçekleştirebilir. Dahili DC ofset karşılama devresi AC sinyallerinin ölçüm doğruluğunu etkili bir şekilde artırabilir. Sinüs dalgasının genliği 0 ~ 2,5 V arasında ayarlanabilir. EIS veri formatı ZView ile uyumludur ve ZView doğrudan empedans spektrum analizi için kullanılabilir. CS100 ve CS100E potansiyostat ayrıca sine wave, square wave, triangle wave, sawtooth wave, pulse wave vb çıkış verebilir ve çıkış frekansı 0 ~ 100 KHz’dir.

CS100E taşınabilir potansiyostatın komuta kontrolü ve veri analizi CS Studio yazılımı aracılığıyla gerçekleştirilir. Yazılım, çok koordinatlı grafik görüntüleme ve yakınlaştırma, veri/grafik depolama/yazdırma ve etkileşimli yardıma sahiptir. Yazılım, otomatik veya manuel pasifleştirme eğrisinin ters taraması, elektrokimyasal reaktivasyon yöntemi, çözelti direnci (IR düşüşü) ölçümü ve telafisi dahil olmak üzere malzemeler ve korozyon elektrokimyası için tekniklere sahiptir.
CS Studio yazılımı ayrıca, volt-amper eğrisinin yumuşatılmasını, tepe yüksekliği ve alan entegrasyonunu ve polarizasyon eğrisinin polarizasyon direnci Rp, Tafel eğimi ba, bc ve korozyon akım yoğunluğu icorr, korozyon oranı hesaplaması vb. dahil olmak üzere elektrokimyasal parametre analizini gerçekleştirebilen eksiksiz bir veri analizi işlevine sahiptir, gürültü direnci Rn ve güç spektrumu da hesaplanabilir ve grafik vektör modunda diğer dosyalara kopyalanabilir.

CS100E portable, masaüstü yazılımımız veya uygulamamız aracılığıyla kontrol edilebilir.

Specifications

Communication: USB or Bluetooth
Power supply: built-in li-battery 6000mAH@3.7V / USB
Size / weight:150mm x 90mm x 30mm, 500g
Support 2-, 3-or 4-electrode system
Potential control range: ±10V
Maximum current: ± 45mA
EIS frequency range: 10μHz ~ 1MHz
Compliance voltage: ±12V
Potential accuracy: 0.1%× full range
Minimum potential resolution: 10mV
Current accuracy: 0.1%× full range
Minimum current resolution: 100fA
Potential range: ±2.5V, ±5V, ±10V
Current range: 200pA~50mA, 10 ranges
(200pA, 2nA, 20nA, 200nA, 2uA, 20uA, 200uA, 2mA, 20mA, 50mA)
Reference electrode input impedance: 10¹³Ω||8pF
AC amplitude: 0~±2.5V
Signal response bandwidth: 1MHz
Max. acquisition rate: 150,000 data points/s
CV and LSV scan rate: 0.001mV~ 10V/s

Techniques

Stable polarization

• Open Circuit Potential (OCP)
• Potentiostatic (I-T curve)
• Galvanostatic
• Potentiodynamic (Tafel plot)
• Galvanodynamic (DGP)

Transient Polarization

• Multi Potential Steps
• Multi Current Steps
• Potential Stair-Step (VSTEP)
• Galvanic Stair-Step (ISTEP)

Chrono Method

• Chronopotentiometry (CP)
• Chronoamperametry (CA)
• Chronocaulometry (CC)

Voltammetry

• Linear Sweep Voltammetry (LSV)
• Cylic Voltammetry (CV)
• Staircase Voltammetry (SCV)
• Square Wave Voltammetry (SWV)
• Differential Pulse Voltammetry (DPV)
• Normal Pulse Voltammetry (NPV)#
• Differential Normal Pulse Voltammetry (DNPV)
• AC Voltammetry (ACV)
• 2^nd harmonic AC Voltammetry (SHACV)
• Fourier Transform AC Voltammetry (FTACV)

Amperometric

• Differential Pulse Amperometry (DPA)
• Double Differential Pulse Amperometry (DDPA)
• Triple Pulse Amperometry (TPA)
• Integrated Pulse Amperometric Detection (IPAD)

Stripping Voltammetry

• Potentiostatic Stripping
• Linear Stripping
• Staircase Stripping
• Square Wave Stripping
• Differential Pulse Voltammetry Stripping
• Normal Pulse Voltammetry Stripping
• Differential Normal Pulse Voltammetry Stripping

Electrochemical Impedance Spectroscopy (EIS) (Sadece CS100E)

• EIS vs Frequency (IMP)
• EIS vs Time (IMPT)
• EIS vs Potential (IMPE)(Mott-Schottky)

Corrosion Measurements

• Cyclic polarization curve (CPP)
• Linear polarization curve (LPR)
• Electrochemical Potentiokinetic Reactivation (EPR)
• Electrochemical Noise (EN)
• Zero resistance Ammeter (ZRA)

Battery test

• Battery Charge and Discharge
• Galvanostatic Charge and Discharge (GCD)
• Potentiostatic Charging and Discharging(PCD)
• Potentiostatic Intermittent Titration Technique(PITT)
• Galvanostatic Intermittent Titration Technique(GITT)

Extensions

• Data Logger
• Electrochemical Stripping/ Deposition
• Bulk Eletrolysis with Coulometry (BE)
• Rs measurement
